湖南省韶山市别墅采暖用空气能热泵两联供系统,空气能地暖空调一体机打造舒适生活
发布时间:2021-07-17 09:32:51浏览次数:

项目案例建筑概况:

该别墅项目共有3 层,总建筑面积约为754.09m2,空调面积近309.63m2,地暖面积321.44m2。综合考虑该别墅所处地区的环境、建筑围护结构散热情况、客户对生活**及舒适度的要求,本着经济节能环保的宗旨,设计采用直流变频中央空调两联供系统,夏季采用风机盘管制冷,冬季采用地板辐射采暖,冷暖一键切换,与客户高端大气的生活**及装修风格**融合。





项目地理环境分析:

韶山地处亚热带湿润气候区,四季分明,冬冷夏热,夏热期长,严寒期短。年平均气温16.7℃,韶山日照偏多,年日照达1717 小时,年平均日照百分率为39%,分布趋势与气温变化基本一致。



项目案例分析:

方案设计·配置明细



项目方案设计

1、空调负荷计算

根据《全国民用建筑工程设计技术措施 暖通空调- 动力》之规定,综合考虑业主需求、使用习惯、周边环境等因素,设计冷负荷取160W/m2,热负荷取120W/m2,则计算得该建筑夏季冷负荷为49.54kW,冬季热负荷为38.57kW。



2、冷热源设计

冷热源选用直流变频家用中央空调风冷冷热水机组,空调冷冻水供回水温度为7℃ -12℃;空调热水供回水温度为40-45℃。根据计算负荷值,选用两台8P 空气能主机并联工作,单台制冷量24.9kW,单台制热量26.0kW。根据业主要求,多安装一台主机作为备用,即共安装三台主机,两用一备。主机放置在一楼厨房后面,远离活动休息区。



3、空调水系统设计

空调水系统设计两管制,一供一回,通过设置静态平衡阀和动态压差平衡阀控制各并联环路之间相对阻力的差额。

1)水管管径d 由下式确定:

d=

式中:mw——水流量m3/s

v——水流速m2/s,设计水流速1.0m/s

2)水管选用联塑PPR 热水管,耐酸碱腐蚀,使用寿命长;

3)系统***高点安装自动排气阀,避免产生气阻;

4)冷凝水管就近接入卫生间,采用φ20 PPR 管,坡度0.5%,坡向排水点;

5)水管保温:采用华美B1 级橡塑保温管,厚度25mm。



4、空调风机盘管设计

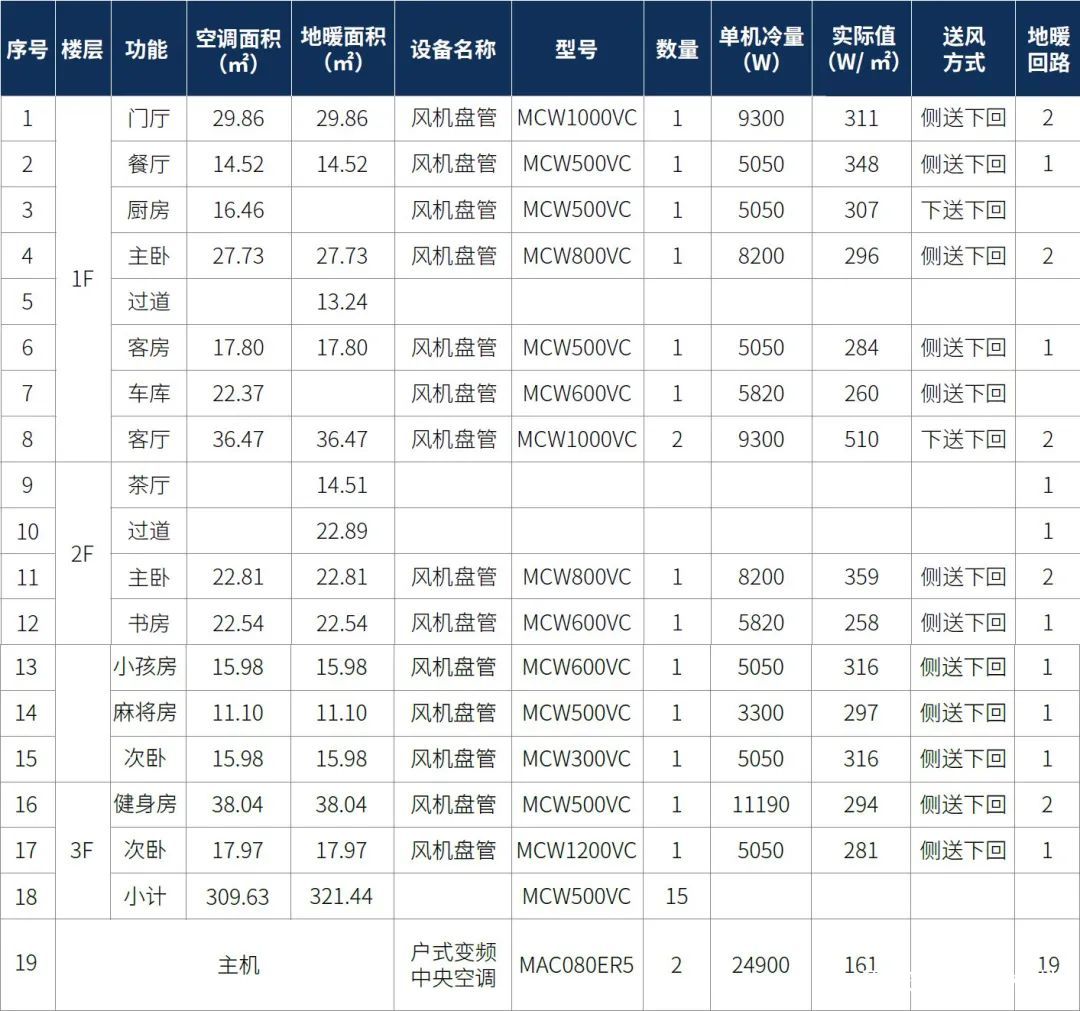

夏季制冷设计采用低噪型风机盘管,风量无极调速,运行平稳安静,标配提升水泵,冷凝水迅速排出。根据客户要求,客厅、卧室、厨房、车库等均配置风机盘管,风口均采用ABS 工程塑料双层百叶。( 具体配置见配置表)

客厅——客厅挑空做全吊顶,吊顶下层高5.6m,配置两台,每台做两个下出风口400*400mm,与吊顶协调布置,美观大方,效果良好;

门厅——门厅和过道相连,公用一台,考虑吊顶设计及使用效果,做下出风,条形风口;

餐厅——配置一台,风机盘管安装在走廊吊顶内,侧出风吹向餐厅,制冷速度快;

厨房——根据客户要求,厨房也设计风机盘管一台,解决夏天厨房做饭“蒸桑拿”的尴尬,做两个下出风口,与铝扣板**结合;

车库——客户对生活**舒适度体验要求比较高,车库配置一台风机盘管,侧出风;

卧室——各个卧室风机盘管均做侧出风,安装位置有效利用衣柜边角、吊顶空隙,同时避免对着休息区吹,避免对人直吹。



5、地板辐射采暖系统设计

冬季采暖设计采用地板辐射采暖,室内地表温度均匀,室温由下而上随着高度的增加温度逐步下降,温度曲线符合人的生理需求,给人以脚暖头凉的舒适感受。每层楼设置一个分集水器,根据房间面积及热负荷需求合理布置地暖盘管。

1)采暖系统采用地板辐射采暖,采暖热负荷取120W/m2;

2)地暖盘管采用∅ 20x2.0 PE-RT 管,经久耐用,加热弯曲半径不得小于100mm,在分配器处应加柔性护管,穿墙处应设置套管。布管间距200mm,距墙不小于150mm。填充层内管子不允许有接头;

3) 绝热板采用带铝箔的自熄聚苯乙烯材料,楼板上部30mm 厚,靠墙20mm 厚,减少热损失;

4)填充层为50mm 厚C20 细石混凝土,细石混凝土中加防龟裂添加剂,人工夯实,完工后注意保护成品;

5)进出卫生间的PE-RT 管,应敷设在防水层上面,通过卫生间门槛处应设置止水措施,防止卫生间排水流出;

6)管道打压试验压力不得小于0.6MPa,稳压一小时后观察有无泄露,检测完后保压***运行调试;

7)地暖分配器及配件均选用曼瑞德品牌,质量可靠,经久耐用。



6、控制系统设计

控制系统选用专用控制包,安装方便,维修简单,内机控制选用空调地暖一体机控制器,液晶显示,功能齐全,美观大方,空调地暖一键切换。控制线全部开槽布置线管,横平竖直,整齐划一,不得裸露在外。



7、管配件及辅材

该项目空调水系统管配件均为盾安品牌,性能安全可靠,持久耐用;地暖部分配件均选用曼瑞德品牌,质量性能优越。
